一、概 述

四、產品特點和使用優點

三、使用條件

01

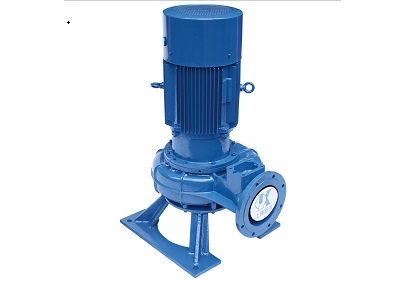

WL系列小型立式排污泵(7.5kW及以下)

保留技術更改的權利！

WL 系列小型立式排污泵是在原立式排污泵基礎上開發的第二代新產品。采用無阻塞泵

體、葉輪，配置立式電機，泵與電機直聯，適于安裝在干式泵房使用，具有結構簡單、便于維修、

高效、安全、可靠、壽命長等優點，在排送含固形物和長纖維的污水方面，具有獨特的優越性。

推薦用戶配置我公司專業開發的電控柜及液位浮球開關，不但可實現自動控制，更能

確保電機的安全可靠運行。

WL 系列小型立式排污泵主要用于市政工程、樓宇建筑、工業排污和污水處理方面，可

用于排送含固體顆粒及各種長纖維的污水、廢水、雨水和城市污水。

1、介質溫度不超過 80℃，環境溫度不超過 40℃，介質密度≤1050 kg/m 3 ，PH 值在 5 ～ 9

范圍內。

2、  低運行液位：見安裝尺寸圖中的▼。

3、泵的主要零件材料為鑄鐵或球墨鑄鐵，所以不能應用于抽送強腐蝕性液體或含有強磨蝕

性固體顆粒的介質。

4、介質中固體物的直徑不應大于流道  小尺寸的 80%。流道尺寸參見各規格泵的“主要參

數”欄。

1、設計獨特的雙流道葉輪 , 寬敞的泵體，固形物容易通過，纖維不易纏繞，  適合排送污

水污物。

2、密封腔采用螺旋型結構設計，在一定程度上可以防止污水中的雜質進入機封；密封腔同

時設有排氣閥裝置，在泵啟動后，可以排除密封腔中的空氣從而達到保護機封的目的，

延長機封使用壽命。

3、泵為立式結構，占地面積小；葉輪直接裝在電機軸上，不用聯軸器，泵總體尺寸短，結

構簡單，便于維修；合理的軸承配置，短的葉輪懸臂，優越的軸向力平衡結構，使得軸

承和機械密封更可靠，壽命更長，而且泵運行平穩，震動噪聲很小。

4、泵在干式泵房安裝，檢修方便。

5、可根據用戶需要，配備電控柜和液位浮球開關，不但可根據液位的變化自動控制泵的啟

動和停止，無需專人看管，而且可以保證電機安全可靠運行，使用極為方便。

五、型號說明
